18/30kv (36KV) Cavo in XLPE N2xsy/Na2xsy Na2xs (F) 2y Cavo 1X630mm2

Cavo di alimentazione XLPE N2XSY/NA2XSY NA2XSY NA2XS(F)2Y 18/30KV(36KV) 1×630 mm2



1. Applicazioni

Per l’installazione a terra, in acqua, all’aperto, all’interno e in canaline per cavi per centrali elettriche, industrie, e.
reti di distribuzione. Le buone proprietà di installazione di questo cavo rendono l’installazione facile, anche su percorsi difficili. I cavi conformi a VDE 0276-603 devono essere protetti contro l’irradiazione solare diretta

2. Standard di riferimento

VDE 0276, IEC 60502-2

Tensione nominale

6/10KV (12 KV), 12/20KV (24 KV), 18/30KV (36 KV)

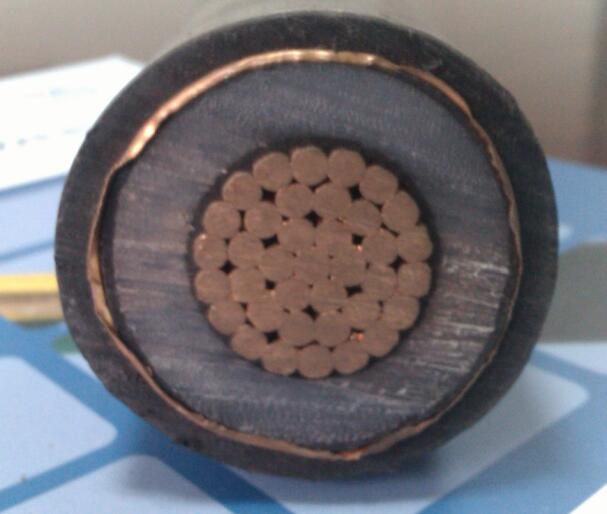

4. Struttura del cavo

Conducor:     Filo di rame o alluminio ricotto intrecciato,   In Classe 2  , un nucleo o tre nuclei
                    Dimensioni: 25mm2, 35mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2,                                                       400 mm2, 500 mm2, 630 mm2, 800 mm2

Schermatura del conduttore: Composto semi-conduttore

Isolamento: Polietilene reticolato (XLPE) o polietilene reticolato (TR-XLPE)

Schermatura di isolamento: Composto semi-conduttore

Filo neutro concentrico e nastro di rame  :   Fili di rame, applicati elicoidalmente e distanziati uniformemente. Rame nudo                                 Nastro, applicato elicoidalmente

Nastro di imballaggio: Nastro di abbigliamento non tessuto o nastro di rigonfiamento dell’acqua

Guaina esterna:   Cloruro di polivinile (PVC) o polietilene (PE). Opzioni di configurazione: Su richiesta, configurazioni Triplex o in parallelo.

5.   TEMPERATURA MASSIMA DEL CONDUTTORE

Normale continuo a 90ºC 130ºC, sovraccarico a  250ºC e cortocircuito a
