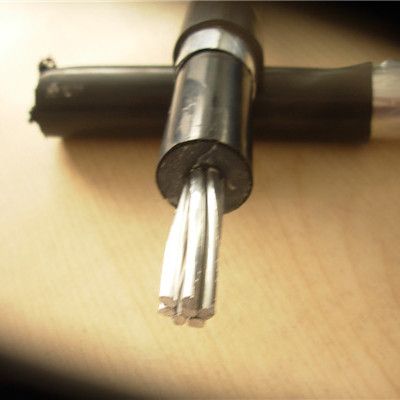

24kV 1X240sqmm 3X1X400mm2 Cavo sotterraneo con armatura in nastro di alluminio XLPE longitudinale

24kV 1X240sqmm 3X1X400mm2 alluminio XLPE nastro in alluminio longitudinale Armor diretto Cavo interrato di sepoltura

1. Ambito di applicazione

La specifica riguarda i cavi isolati dall’alto con tre conduttori, 12/20(24)KV generalmente conformi alla norma IEC60502-2

2. Costuction

2.1 conduttore

Alluminio, trefolo circolare e compattato conforme allo standard IEC 60228- classe 2

2.2 schermatura del conduttore

Strato semiconduttore termoindurente per estrusore conforme a IEC 60502-2

2.3 isolamento

Materiale termoindurente XLPE conforme a IEC 60502-2

2.4 schermatura isolante

2.4. 1 schermo semi-conduttore:

Strato di semiconduttore termoindurente estruso, applicato, presenta un nastro semi-conduttivo rigonfiabile per la tenuta all’acqua.

2.4. 1schermo metallico

Filo di rame morbido semplice e/o nastro di rame applicato elicoidalmente, o nastro di alluminio applicato longitudinalmente legato alla guaina esterna di PE.

2.5 guaina esterna

Guaina in PE nero estruso o PVC su specifiche esigenze del cliente, conforme a IEC60502-2

2.6 messenger in acciaio

Fili intrecciati in acciaio da 50 o 70 mm2 coperti da PE nero o da opone in PVC, requisiti specifici per i clienti

3. Prove

Tutti i test richiesti dalla norma IEC 60502-2, sia sulla materia prima che sui prodotti finiti.

4. Caratteristiche dimensionali (dimensioni):

3×50/16, 3×70/16, 3×95/16, 3×120/16, 3×150/25, 3×185/25, 3×240/25
