6/10kv (11KV) Cavo in XLPE N2xsy/Na2xsy Na2xs (F) 2y Cavo 70mm2/95mm2/120mm2

6/10kv (11KV) Cavo in XLPE N2xsy/Na2xsy Na2xs (F) 2y Cavo 70mm2/95mm2/120mm2 image

Get Latest Price Request a quote

Product Details

Corrente

CC e CA

Materiale di isolamento

XLPE

Materiale della guaina

pvc o pe

Forma Materiale

Filo tondo

Wire Materiale del centro

rame o alluminio

Certificazione

ISO, CCC, CE, certificato kema

Modello

YJV

Marca

yifang

dimensioni neutre

16 mm2, 25 mm2, 35 mm2, 50 mm2,

Pacchetto di Trasporto

tamburo di legno, tamburo di acciaio-legno, bobina di acciaio

Marchio

yifang

Origine

Repubblica Popolare Cinese

Capacità di Produzione

500 km al mese

Product Description

Cavo di alimentazione XLPE N2XSY/NA2XSY NA2XSY cavo NA2XS(F)2Y 70 mm2/95 mm2/120 mm2

1. Applicazioni

Per l’installazione a terra, in acqua, all’aperto, all’interno e in canaline per cavi per centrali elettriche, industrie, e.
reti di distribuzione. Le buone proprietà di installazione di questo cavo rendono l’installazione facile, anche su percorsi difficili. I cavi conformi a VDE 0276-603 devono essere protetti contro l’irradiazione solare diretta

2. Standard di riferimento

VDE 0276, IEC 60502-2

Tensione nominale

6/10KV (12 KV), 12/20KV (24 KV), 18/30KV (36 KV)

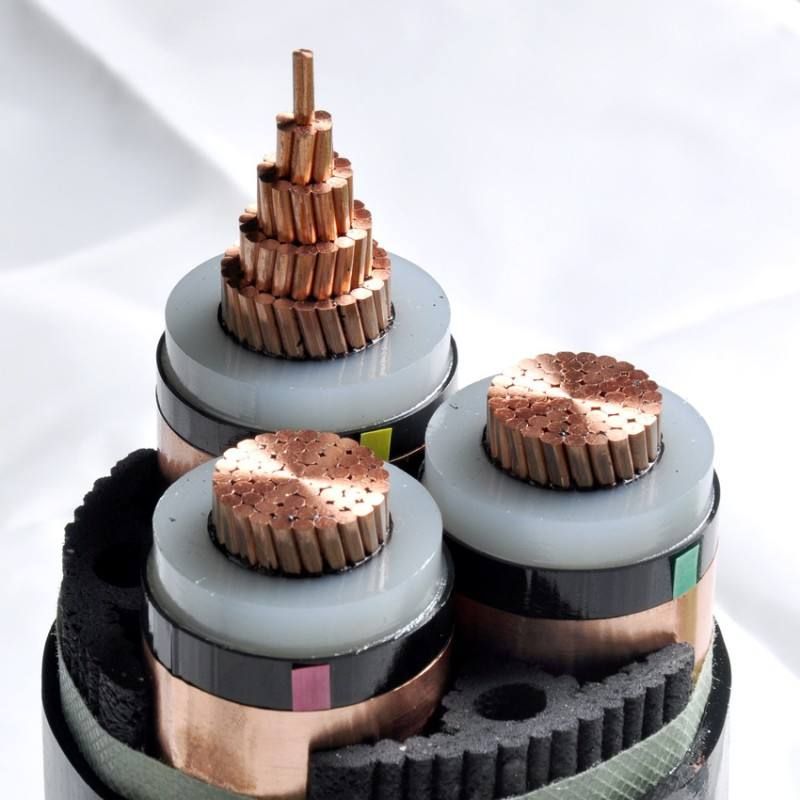

4. Struttura del cavo

Conducor: Filo di rame o alluminio ricotto intrecciato, In Classe 2 , un nucleo o tre nuclei
Dimensioni: 25mm2, 35mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2

Schermatura del conduttore: Composto semi-conduttore

Isolamento: Polietilene reticolato (XLPE) o polietilene reticolato (TR-XLPE)

Schermatura di isolamento: Composto semi-conduttore

Filo neutro concentrico e nastro di rame : Fili di rame, applicati elicoidalmente e distanziati uniformemente. Rame nudo Nastro, applicato elicoidalmente

Nastro di imballaggio: Nastro di abbigliamento non tessuto o nastro di rigonfiamento dell’acqua

Guaina esterna: Cloruro di polivinile (PVC) o polietilene (PE). Opzioni di configurazione: Su richiesta, configurazioni Triplex o in parallelo.

5. TEMPERATURA MASSIMA DEL CONDUTTORE

Normale continuo a 90ºC 130ºC, sovraccarico a 250ºC e cortocircuito a

Codice	Costruzione	Descrizione dei cavi XLPE a media tensione
N2XSY / N2XSEY / YJV	CU / XLPE / CTS / PVC	Conduttore in rame, cavo di alimentazione rivestito in PVC con schermatura in nastro di rame isolato XLPE
NA2XSY/NA2XSEY/YJLV	AL / XLPE / CTS / PVC	Conduttore in alluminio, cavo di alimentazione rivestito in PVC con schermatura in nastro di rame isolato XLPE
N2XSY / N2XSEY / YJSV	CU / XLPE / CWS / PVC	Conduttore in rame, cavo di alimentazione rivestito in PVC con schermatura in rame isolato XLPE
NA2XSY / NA2XSEY / YJLSV	AL / XLPE / CWS / PVC	Conduttore in alluminio, cavo di alimentazione rivestito in PVC rivestito in rame isolato XLPE
N2XSRY / YJV72	CU / XLPE / CTS / PVC / AWA / PVC	Schermatura interna in PVC con nastro di rame isolato XLPE con conduttore in rame Cavo di alimentazione rivestito in PVC con filo di alluminio
NA2XSRY/YJLV72	AL / XLPE / CTS / PVC / AWA / PVC	Schermatura interna in PVC con nastro isolante in rame XLPE con conduttore in alluminio Cavo di alimentazione rivestito in PVC con filo di alluminio
N2XSRY / YJSV72	CU / XLPE / CWS / PVC / AWA / PVC	Schermatura interna in PVC con schermatura in filo di rame isolato XLPE con conduttore in rame Cavo di alimentazione rivestito in PVC con filo di alluminio
NA2XSRY / YJLSV72	AL / XLPE / CWS / PVC / AWA / PVC	Schermatura interna in PVC con schermatura interna in rame isolato XLPE con conduttore in alluminio Cavo di alimentazione rivestito in PVC con filo di alluminio
N2XSEBY / N2XSEYBY/ YJV22	CU / XLPE / CTS / PVC / STA / PVC	Conduttore in rame, schermo a nastro in rame isolato XLPE guaina interna in PVC galvanizzato a doppio nastro cavo di alimentazione rivestito in PVC
NA2XSEBY/YJLV22	AL / XLPE / CTS / PVC / STA / PVC	Conduttore in alluminio, schermo a nastro in rame isolato XLPE guaina interna in PVC galvanizzato a doppio nastro cavo di alimentazione rivestito in PVC armato
N2XSERY/N2XSEYRGbY/YJV32	CU / XLPE / CTS / PVC / SWA / PVC	Guaina interna in PVC con schermatura a nastro in rame isolato XLPE con conduttore in rame Cavo rivestito in PVC armato con filo di acciaio rotondo
N2XSERY/N2XSEYRGbY/YJSV32	CU / XLPE / CWS / PVC / SWA / PVC	Guaina interna in PVC con schermatura in filo di rame isolato XLPE con conduttore in rame Cavo rivestito in PVC armato con filo di acciaio rotondo
