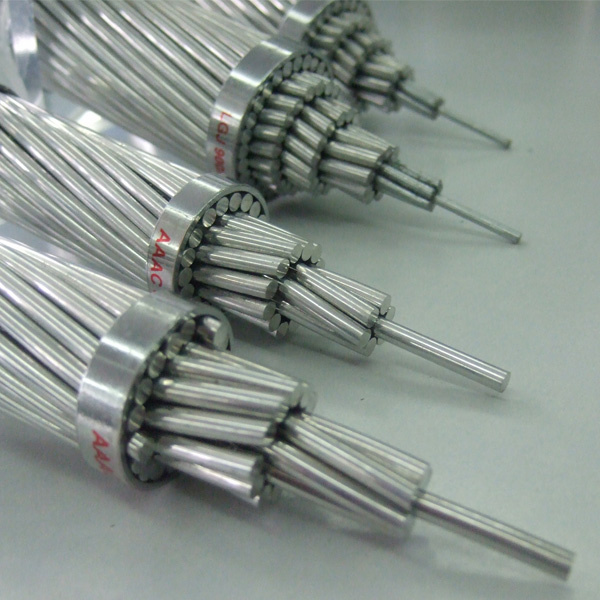

Conduttore nudo per conduttore aereo Acar 1200 Mcm standard ASTM

ACAR, alluminio conduttore rinforzato  Con ASTM B 524

1. Applicazione:

L’ACAR è un conduttore a filamento concentrico realizzato in alluminio rotondo 1350-H19 (extra

Hard) e fili rotondi in alluminio 6201-T81. I conduttori ACAR sono disponibili in strutture a strato singolo e multistrato. Queste scelte forniscono la forza necessaria e la capacità di trasporto di corrente per determinate applicazioni. A parità di peso, i conduttori ACAR offrono una maggiore resistenza e ampacità rispetto ai conduttori ACSR.

Tipicamente, i fili 1350-H19 sono intrecciati intorno ad un nucleo di fili 6201- T81. Tuttavia, in alcuni modelli, fili 1350-H19 e 6201-T81 sono intrecciati nello stesso strato.

Standard:

I conduttori ACAR sono realizzati in conformità alle specifiche ASTM B230, B398 e B524.

3. Specifiche:

L’elevato rapporto resistenza/peso fornito dalla lega 6201-T81 rende i conduttori ACAR una scelta preferita per progetti di trasmissione e distribuzione in cui:

È richiesto un conduttore con una resistenza maggiore di AAC;

Conduttore con elevata capacità di corrente è preferito rispetto ad ACSR o AAAC;

Conduttore con peso inferiore rispetto ad ACSR;

È essenziale un conduttore con una maggiore resistenza alla corrosione rispetto all’ACSR.
