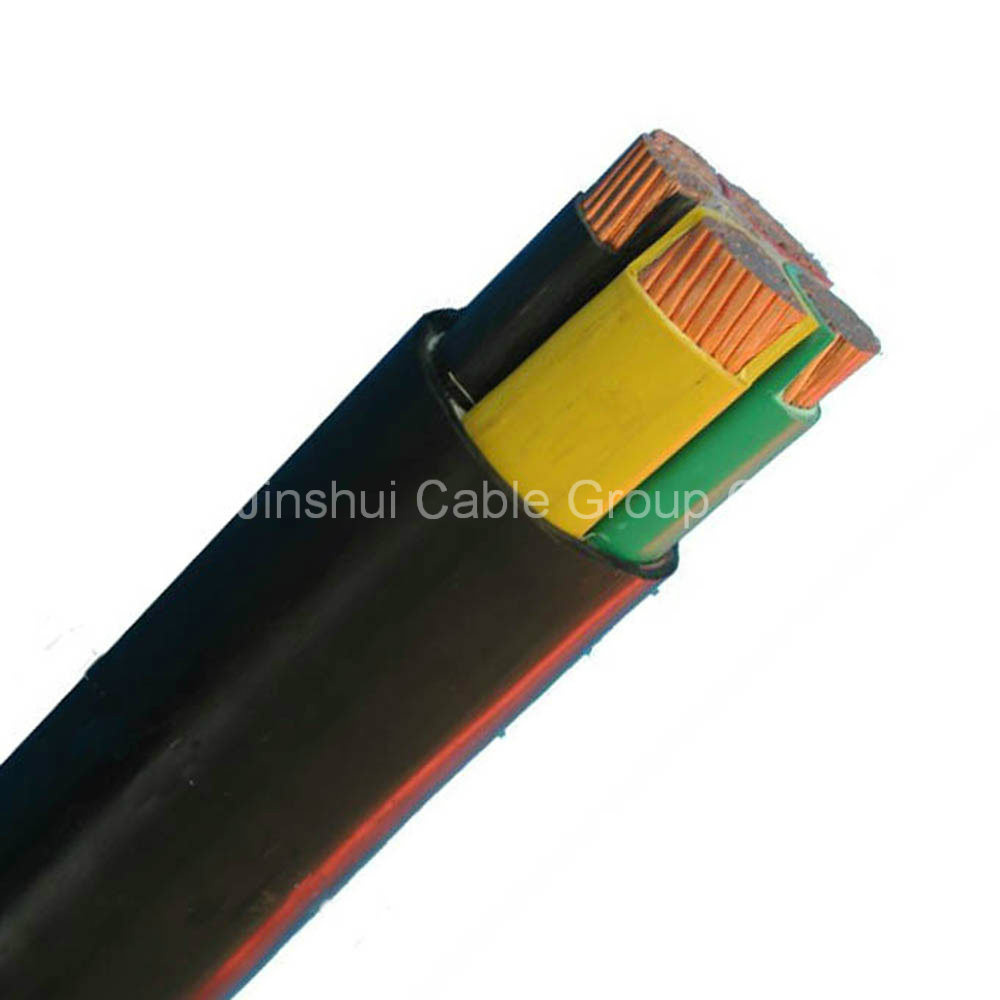

Cavo di alimentazione con isolamento XLPE a bassa tensione e guaina in PVC senza armatura

Cavo di alimentazione con isolamento XLPE a bassa tensione e guaina in PVC senza armatura image

Get Latest Price Request a quote

Product Details

Corrente

AC Cavo

Materiale di isolamento

XLPE

Materiale della guaina

PVC

Forma Materiale

Filo tondo

Wire Materiale del centro

Filo di rame

Certificazione

ISO, CCC

Modello

YJV

Pacchetto di Trasporto

impacchettamento del tamburo in acciaio-legno

Specifiche

90 mm2 150 mm2 185 mm2 240 mm2 300 mm2

Origine

Repubblica Popolare Cinese

Codice SA

8544492100

Product Description

Riepilogo generale:

1 Standard del prodotto

Questo prodotto è fabbricato in conformità con GB/T12706.1, equivalente a IEC60502.1. O BS, DIN, ICEA standard come richiesta del cliente.

2 applicazione

Il prodotto è adatto per Linee di trasmissione e distribuzione di potenza con Tensione nominale di frequenza fino a 0.6/1 KV inclusi.

Prestazioni operative

1). Tensione nominale di frequenza di potenza Uo/U: 0.6/1KV.
2). Max. Temperatura di esercizio continua consentita del conduttore: 90ºC
3). Max. La temperatura di cortocircuito del conduttore non deve superare: (Durata massima 5 S) 250ºC

4). La temperatura ambiente in fase di installazione non deve essere inferiore a 0ºC
5). Il raggio di curvatura di un cavo non deve essere inferiore a 15 volte il diametro del cavo.

6). La tensione di prova (A. C. ): 3, 5 kV/5 min.

7). Le proprietà ignifughe del cavo sono conformi ai gradi A, B, C di GB/T19666-2005 o IEC60332.

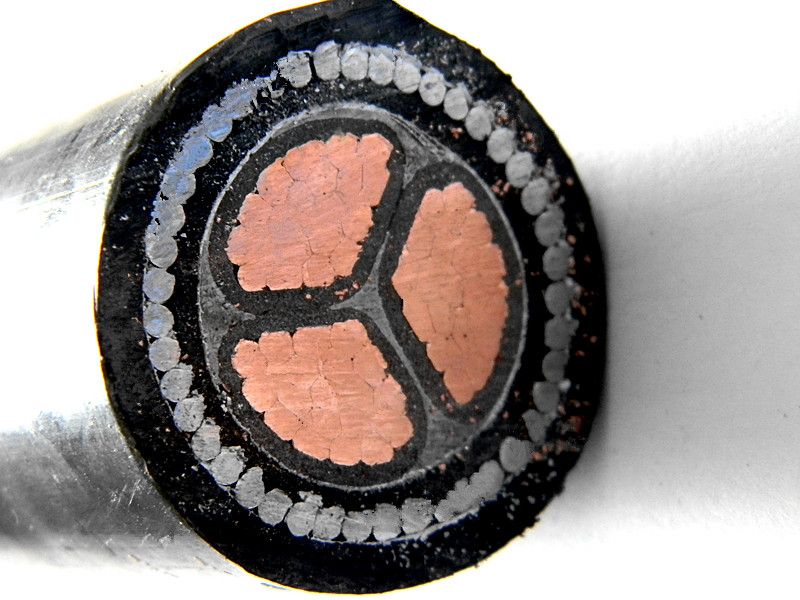

3 struttura:

Conduttore: Rame solido o intrecciato, alluminio

Isolamento: Polietilene reticolato ( XLPE O PVC)

Identificazione del circuito: L’isolamento Deve Essere Rosso, Nero

Stucco: Laminato in polipropilene Con Nastro adesivo lappato

Guaina interna: Cloruro di polivinile (nero)

Armatura: Filo di acciaio zincato

Rivestimento interno: Nastro di rilegatura

Guaina esterna: Cloruro di polivinile (nero)

Confezione: Confezione di fusti di legno O Di legno di ferro

Tipo e nome:

Tipo	Designazione	Applicazioni
YJV	Conduttore in rame, isolamento XLPE, cavo di alimentazione rivestito in PVC	Per posa in interni, in tunnel o trincea di cavi, non in grado di sopportare forze meccaniche esterne. Il cavo a nucleo singolo non può essere posato in un condotto magnetico.
YJLV	Conduttore in alluminio, isolamento XLPE, cavo di alimentazione rivestito in PVC
YJY	Conduttore in rame, isolato XLPE, cavo di alimentazione rivestito in PE
YJLY	Conduttore in alluminio, isolato XLPE, cavo di alimentazione con guaina in PE
YJV22	Conduttore in rame, isolato in XLPE, nastro in acciaio armato, cavo di alimentazione rivestito in PVC	Per posa in interni, in tunnel in trincea di cavi, o direttamente a terra, in grado di sopportare forze meccaniche esterne. Non è consentito posare il cavo a nucleo singolo in un condotto magnetico.
YJLV22	Conduttore in alluminio, isolamento in XLPE, nastro in acciaio armato, cavo di alimentazione rivestito in PVC
YJV23	Conduttore in rame, isolato in XLPE, nastro in acciaio armato, cavo di alimentazione rivestito in PE
YJLV23	Conduttore in alluminio, isolamento in XLPE, nastro in acciaio armato, cavo di alimentazione con guaina in PE
YJV32	Conduttore in rame, isolato in XLPE, filo in acciaio armato, cavo di alimentazione rivestito in PVC	Per posa in interni, in trincea di cavi a tunnel, pozzo o direttamente a terra, in grado di sopportare forze meccaniche esterne e una certa forza di trazione.
YJLV32	Conduttore in alluminio, isolamento in XLPE, filo in acciaio armato, cavo di alimentazione rivestito in PVC
YJV33	Conduttore in rame, isolato in XLPE, filo in acciaio armato, cavo di alimentazione rivestito in PE
YJLV33	Conduttore in alluminio, isolamento in XLPE, filo in acciaio armato, cavo di alimentazione rivestito in PE

Tipo		N. Di nuclei	Nom. Sezione del conduttore (mm2)
Conduttore in rame	Conduttore in alluminio	N. Di nuclei	Nom. Sezione del conduttore (mm2)
YJV YJY	–	1	1.5-800
–	YJLV YJLY		2.5-800
YJV22 YJV23	YJLV22 YJLY23		10-800
YJV YJY	–	2	1.5-300
–	YJLV YJLY		2.5-300
YJV22 YJV23	YJLV22 YJLY23		4.0-300
YJV32 YJV33	YJLV32 YJLY33		10-300
YJV YJY	–	3	1.5-400
–	YJLV YJLY		2.5-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV32 YJV33	YJLV32 YJLY33		10-400
YJV YJY	–	4	1.5-400
–	YJLV YJLY		2.5-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV32 YJV33	YJLV32 YJLY33		10-400
YJV YJY	–	3+1	1.5-400
–	YJLV YJLY		4.0-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV32 YJV33	YJLV32 YJLY33		10-400
YJV YJY	–	5	1.5-400
–	YJLV YJLY		2.5-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV32 YJV33	YJLV32 YJLY33		10-400
YJV YJY	–	4+1	1.5-400
–	YJLV YJLY		4.0-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV32 YJV33	YJLV32 YJLY33		10-400
YJV YJY	–	3+2	1.5-400
–	YJLV YJLY		4.0-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV32 YJV33	YJLV32 YJLY33		10-400
I cavi a nucleo singolo blindati vengono utilizzati solo per il sistema D. C. Come per il sistema c. A., è necessario utilizzare materiale non magnetico per armature, oppure è necessario applicare un isolamento magnetico.
