Cavo Al Concentrico LV 10mm2 16mm2

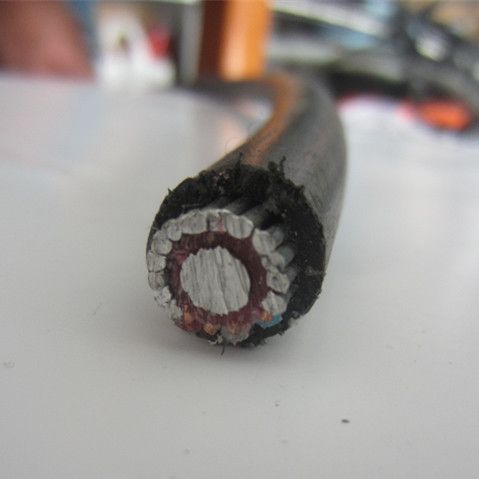

Cavo Al Concentrico LV 10mm2 16mm2 image

Get Latest Price Request a quote

Product Details

Model No.

concentric BM9

Corrente

CC e CA

Materiale di isolamento

PVC

Materiale della guaina

PVC

Forma Materiale

Filo tondo

Wire Materiale del centro

filo di alluminio

Certificazione

ISO, CCC, CE, RoHS, VDE

Modello

cavo concentrico

Marca

yifang

Pacchetto di Trasporto

tamburo di legno o legno-acciaio

Specifiche

2 x 10 x 16

Marchio

cavo a spirale

Origine

Zhengzhou, China

Codice SA

8544601200

Capacità di Produzione

800 km/mese

Product Description

Questa specifica  è per      cavi concentrici monofase isolati in PVC con    conduttori circolari in alluminio intrecciato per il funzionamento fino  a  1000 volt  tra le fasi e 600  volt  a terra . Il cavo  ha      un conduttore in alluminio intrecciato a fase centrale isolato con  PVC rosso e  uno strato concentrico comprendente  alluminio nudo Fili (   conduttore combinato neutro-terra) e  guaina esterna in  PVC nero.

3      REQUISITO

3.1      CONDITON DI SERVIZIO E DI SISTEMA

A)      il cavo deve essere  un cavo di servizio per  il funzionamento continuo all’aperto e  in condizioni tropicali  ( intervallo di temperatura compreso tra -1°C e +40°C, umidità  fino  al 90% e condizioni saline  lungo  la costa).

b)      il cavo deve  essere adatto per la posa     in condotti per cavi in aria .

c)          la temperatura di esercizio di carico continuo ammissibile deve essere di 70°C.

3.2   MATERIALI E CONSTRUCION

3.2.1       conduttori di fase

A)   il  conduttore di fase  deve essere     un conduttore di alluminio ricotto a trefoli circolari (classe 2). Il  conduttore di fase deve avere     una disposizione lf di sinistra .

b)   l’isolamento  del  conduttore di fase  deve essere   composto di PVC rosso specificato in KS 04-1022. Esso  deve essere applicato mediante  un processo di estrusione e    deve essere sottoposto a prova di scintilla.

3.2.2         strato concentrico

A) il  conduttore neutro deve essere concentrico e   deve essere fabbricato con    fili di alluminio semplici ricotti.

b)  lo  strato concentrico  deve essere applicato con    una direzione di  posa destra.

3.2.3        sopra la guaina

La guaina protettiva  deve essere   uno strato estruso  di nero PVC

3.3      MISURE E  CARATTERISTICHE STANDARD

Le caratteristiche  dei cavi devono essere conformi  alla  tabella seguente.

Tabella 1: Caratteristiche

Conduttore di fase				Conduttori neutri concentrici: Numero /diametro approssimativo dei fili N./mm	Lunghezze minime di posa mm	Spessore della guaina mm	Diametro complessivo approssimativo mm	Resistenza c.c. massima del conduttore per 1000 m di cavo a 20 °C.
Area nominale mm		N. / diametro circa dei fili mm	Spessore dell’isolamento mm
Area nominale mm		N. / diametro circa dei fili mm	Spessore dell’isolamento mm					Fase Ohm	Folle Ohm
16		7/1.70	1.55	26/1.13	155	1.4	13.34	1.91	1.808
25	7/2.14		1.60	29/1.13	165	1.5	14.88	1.20	1.0586
35	19/1.53		1.65	27/1.35	178	1.6	16.75	0.8686	0.796

ASTM 600/1000 v.
Nucleo	AWG	Dimensioni struttura (mm)									Cavo in rame (kg/km)
		Direttore		Isolamento	Conduttore concentrico		Guaina esterna
		Filo singolo		XLPE	Filo singolo		PVC UV
		No	Diam.	Spesso	No	Diam.	Spesso		Diam.
1	16	7	0.49	1.14	39	0.321	1.14		6.82		81.46
1	10	7	0.98	1.14	34	0.511	1.14		8.67		172.04
1	8	7	1.23	1.14	25	0.643	1.14		9.68		221.58
1	6	7	1.55	1.14	25	0.813	1.14		10.98		160.50
1	4	7	1.96	1.14	27	1.020	1.14		12.62		509.26


IEC 60502-1 IEC 60228 600/1000v
Dimensioni (mm2)	Dimensione struttura mm									Cavo in rame (kg/km)
	Responsabile			Isolamento	Conduttore concentrico		Guaina esterna
	Filo singolo		Diam.	PVC	Filo singolo		PVC UV
	No	Diam.	Diam.	Spesso	No	Diam.	Spesso	Diam.		(kg/km)
10	7	1.35	4.05	1.55	20	0.85	1.4	11.79		301.55
16	7	1.7	5.1	1.55	32	0.85	1.4	12.84		431.7
25	7	2.14	6.42	1.6	29	1.13	1.5	15.02		647.46

16	7	1.7	5.1	1.55	26	1.13	1.4	13.42		244.16
25	7	2.14	6.42	1.6	29	1.13	1.5	15.02		307.3
35	19	1.53	7.65	1.65	27	1.35	1.6	16.99		390.15

La nostra azienda

Yifang Electric Group è specializzata principalmente in filo e cavi, compresa la designazione, la produzione e la vendita.

I prodotti coprono principalmente il cavo di alimentazione isolato XLPE a bassa, media, alta tensione (DA 1 KV a 220 KV), il cavo di alimentazione isolato in PVC, il cavo ABC, il cavo di controllo del cavo per edifici, il cavo di saldatura in gomma ecc.

Il nostro cavo XLPE può essere prodotto in conformità alle specifiche dell’azienda, equivalenti a IEC 60502, IEC60332, IEC60754. Alcuni indici sono superiori agli standard internazionali.

Il nostro certificato

FAQ

1.Q:sei una fabbrica o una società commerciale?
A: Base di produzione in Henan, Cina, con più di 500 lavoratori.

2.Q:come posso visitarci?
R: Certo, se necessario, organizzeremo il servizio di prelievo da parte dell’autista.

3.Q:come posso ottenere alcuni campioni?
R: Contattatemi al seguente indirizzo, campione determin e indirizzo per la spedizione.

4.Q:avete mai fornito cavi al nostro paese?
R: I cavi Yifang sono stati venduti in oltre 100 paesi e regioni del mondo. Potete contattarmi per maggiori dettagli.

5.Q:Qual è il tuo MOQ?
R: MOQ normalmente 500 metri per cavi di grande diametro.per informazioni dettagliate, contattatemi se avete requisiti specifici per i cavi.

6. D:quando posso ottenere il prezzo?
R: Di solito citare entro 6 ore dopo che abbiamo ottenere la vostra richiesta.

7.Q:quanto dura il tempo di consegna?
R: Secondo la quantità del vostro ordine.solitamente il nostro tempo di consegna è 3 – 20 giorni lavorativi.
