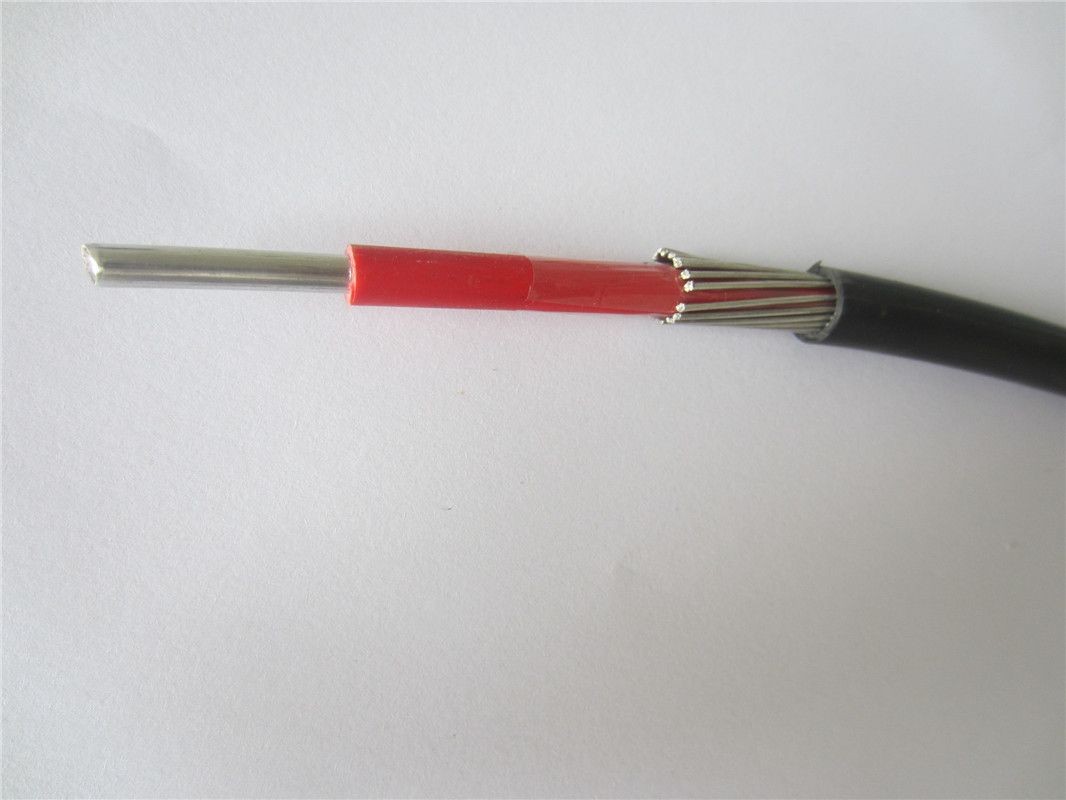

Servizio Caduta Alluminio Solido 16mm2 Cavo Concentrico

Cavo concentrico in alluminio solido da 16 mm2 con caduta di servizio

1  Applicazioni

Il cavo concentrico viene utilizzato come ingresso di servizio elettrico dalla rete di distribuzione dell’alimentazione fino al quadro strumenti (in particolare quando è necessario evitare perdite “nere” o rapine di potenza elettrica), E come cavo di alimentazione dal pannello di misura fino al pannello o pannello di distribuzione generale, come specificato nel Codice elettrico nazionale.

Questo tipo di conduttore può essere utilizzato in ambienti asciutti e bagnati, direttamente interrati o all’aperto; La sua temperatura massima di funzionamento è di 70 ºC e la sua tensione di servizio per tutte le applicazioni è di 600 V.

Standard

  IEC  BS e così via

Tensione:

600/1000V

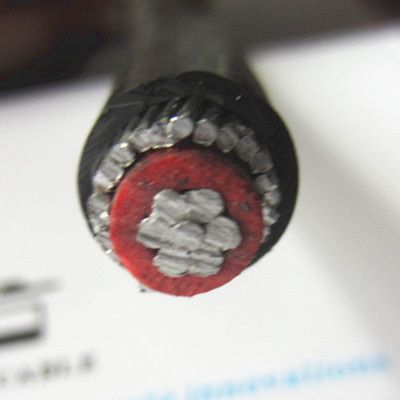

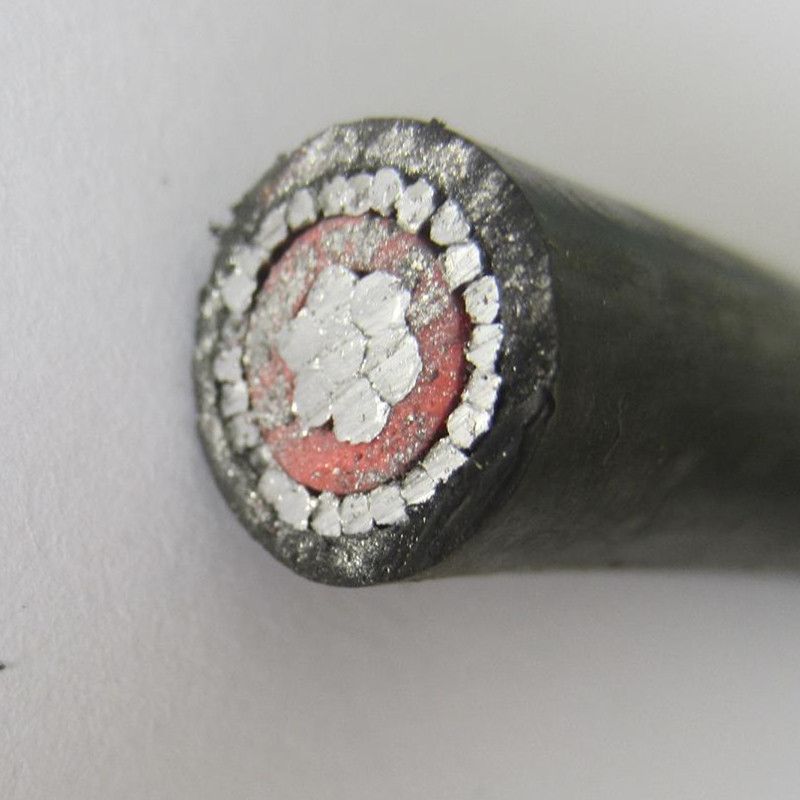

    Struttura del cavo concentrico

Direttore

        Conduttori in rame o alluminio puro  , IEC  60228        , versioni piene o intrecciate,     Tipi di conduttori

  Mm² 10-16      Di conduttori solidi rotondi  .

10-25  Mm²    , conduttore intrecciato.

35-240  Mm²      , conduttore a settore  , intrecciato

Isolamento

PVC(cloruro di polivinile    )

Guaina interna

PVC(cloruro di polivinile  )

  Conduttore concentrico

    Fili di alluminio

Guaina

PVC(cloruro di polivinile  )

    Raggio di curvatura minimo

  Nucleo singolo:       Diametro totale 15*

Multi  Core:   12*    Diametro totale
